Thêm thư viện Weldment trong sollidwork.

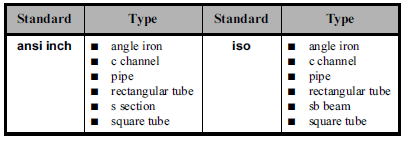

Theo mặc định, SOLIDWORKS cung cấp một bộ hồ sơ cơ bản với một danh sách ngắn các hồ sơ có sẵn và kích cỡ. Trong Tools → Options → Vị trí File → Profile hàn, SOLIDWORKS chỉ tới: install_dir \ lang \ language \ weldment profiles. Hình 1 bao gồm một danh sách ngắn các kiểu và kích cỡ profile ansi inch và iso.
Hình 1. (Hình ảnh được cung cấp bởi SOLIDWORKS 2016).
Để tải xuống danh sách đầy đủ các cấu hình của SOLIDWORKS Weldment, vào phần Task pane của bạn và nhấp vào tab Design Library dưới SOLIDWORKS Content → Weldments. Ở đó bạn sẽ tìm thấy hồ sơ chuẩn đã được nén lên sẵn có.
Hình 2.

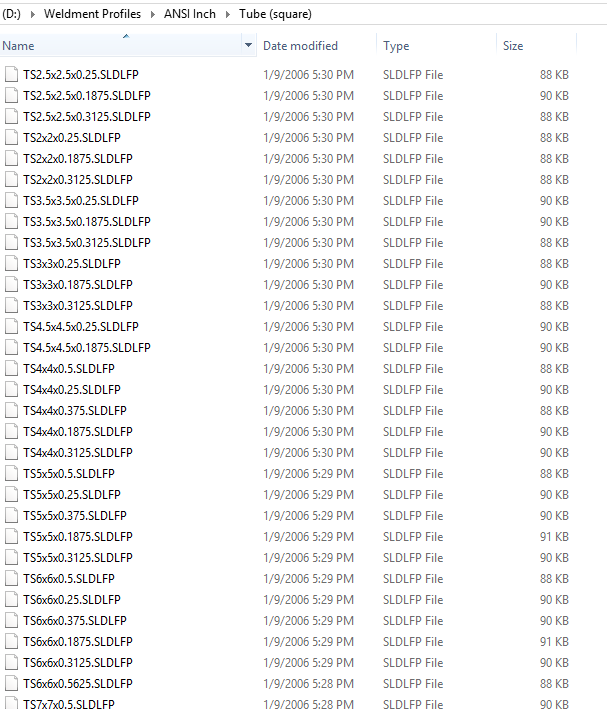

Để truy cập các cấu hình này, chỉ cần nhấn Ctrl + nhấp vào biểu tượng thấy trong Hình 2 để tải các tệp tin. Như bạn thấy, nhiều tiêu chuẩn đang có. Bạn sẽ muốn tạo một thư mục để giữ các tiêu chuẩn của bạn trên ổ đĩa cục bộ của bạn hoặc trên một vị trí mạng chia sẻ, để chia sẻ với người dùng khác. Trong ví dụ này, tôi dùng Weldment Profiles làm tên thư mục của tôi và chiết xuất thư mục ANSI Inch dưới đó (xem hình 3).
Hình 3.

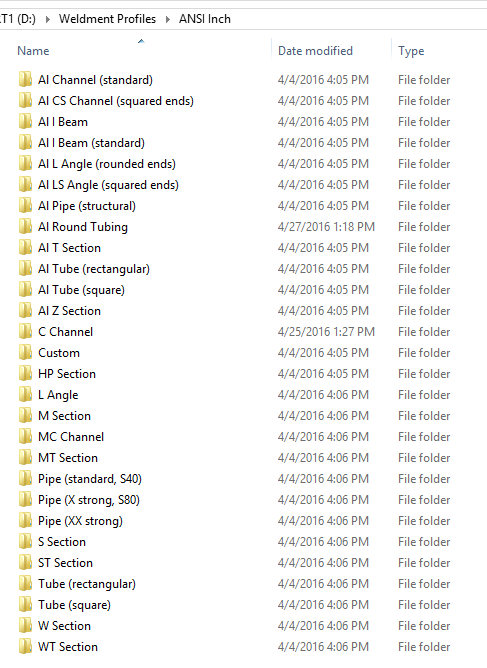

Trong hình 3, bạn sẽ thấy một danh sách đầy đủ các hồ sơ có sẵn khi thư mục ANSI Inch được trích xuất, nhưng hãy cẩn thận. Thông thường, khi bạn giải nén tệp, chương trình của bạn sẽ muốn tự động tạo một thư mục có cùng tên. Sử dụng Windows Explorer, đảm bảo rằng bạn không có thư mục trùng lặp. Nếu bạn làm vậy, Hồ sơ Xử lý của bạn sẽ không hoạt động chính xác khi bạn cố gắng chọn tiêu chí hồ sơ của mình. Ví dụ, nếu bạn thấy C: \ Weldment Profiles \ ANSI Inch \ ANSI Inch, di chuyển các thư mục con đến thư mục ANSI Inch đầu tiên.

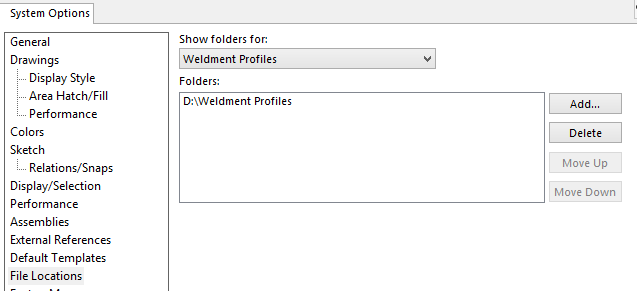

Bây giờ bạn đã trích xuất các hồ sơ của mình, hãy cho SOLIDWORKS biết nơi đó để tìm các tiểu sử đó. Trong SOLIDWORKS, vào Tools → Options → File Locations → Profile hàn và thêm vị trí mới của bạn (thể hiện trong hình 4). SOLIDWORKS không phải lúc nào cũng trỏ đến vị trí chính xác, vì vậy tôi sẽ xóa vị trí mặc định và chỉ cần thêm địa chỉ của riêng tôi.

Hình 4.
Bây giờ chúng tôi đã sẵn sàng để bắt đầu làm việc với các hồ sơ của chúng tôi.
